Tinkamo tiesinio kreiptuvo tipo pasirinkimas
Tinkamo linijinio kreipiamojo bėgelio pasirinkimas yra labai svarbus judėjimo sistemos veikimui. Serijos pavadinimai (EG, HG, RG, MG ir t. t.) nurodo skirtingus konstrukcinius projektus, kurių kiekvienas yra optimizuotas pagal konkrečius taikymo reikalavimus, -visų pirma apie apkrovą, momento tvirtumą ir dydį.
Štai vadovas, kaip pasirinkti tinkamą linijinių kreipiamųjų bėgių seriją:
1: nustatykite našumo prioritetą
| Kritinis faktorius | Reikalingas sprendimas | Geriausias vadovo serijos tipas |
| Didžiausia apkrova ir didžiausias standumas | Linijos kontaktas (cilindriniai volai) | ritininis kreiptuvas (pvz., RG) |
| Sunki/standartinė apkrova ir tikslumas | Rutulio kontaktas (standartinis aukštis) | Sunkios apkrovos rutulio vadovas (pvz., HG) |
| Žemas profilis ir atsparumas momentams | Kamuolio kontaktas (plataus / žemo profilio) | Žemo profilio kamuolio vadovas (pvz., EG) |
| Miniatiūrizavimas ir siaura erdvė | Kamuoliuko kontaktas (mažas) | Miniatiūrinis vadovas (pvz., MGN / MGW) |
2: Išsamus serijų palyginimas ir pranašumai
| Vadovo serijos tipas | Dizaino dėmesys | Pagrindiniai privalumai | Idealios programos |

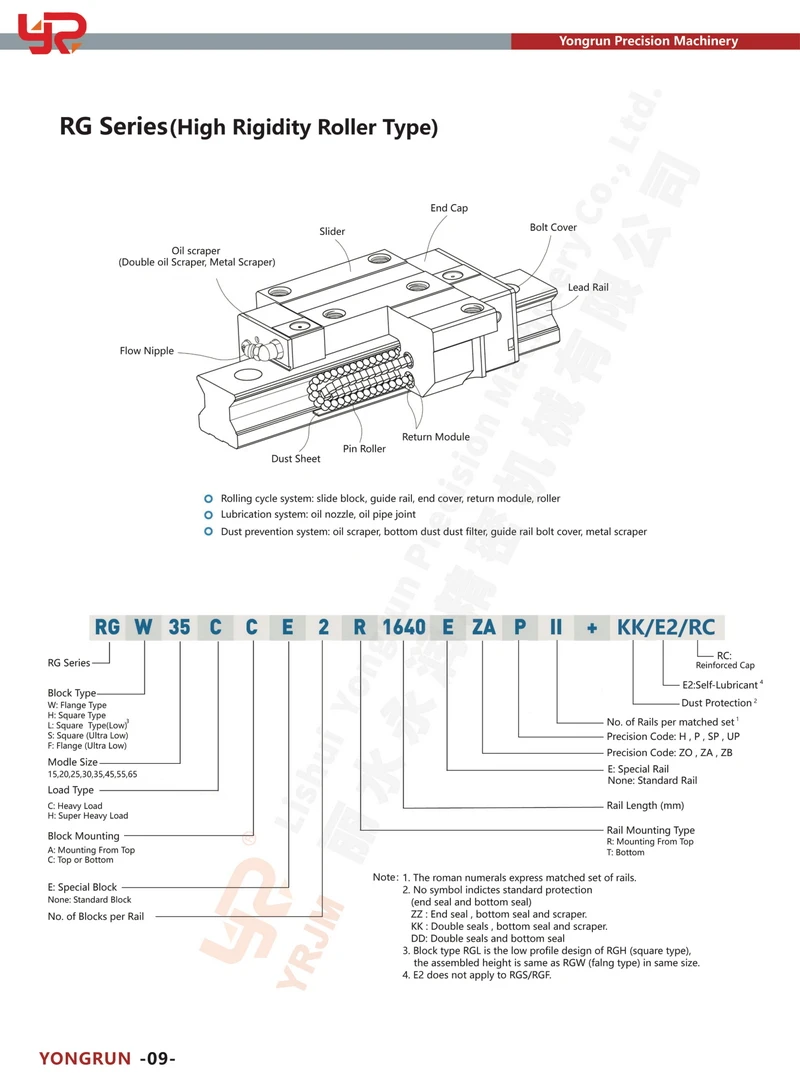

| RG serija (ritinukai) | Didžiausias standumas (linijos kontaktas) | Line Contact naudojami cilindriniai ritinėliai, užtikrinantys didžiausią standumą ir apkrovą. Geriausias atsparumas didelėms momentinėms apkrovoms. | Aukštos-klasės CNC staklės, sunkusis šlifavimas, apdirbimo centrai, didelės-jėgos presai. |
| HG serija (sunki apkrova) | Bendrosios paskirties standartas (rutulio kontaktas) | Universalus pramonės standartas. Puiki apkrova{1}}visomis keturiomis kryptimis. Geras tikslumas ir didelis patvarumas. | Bendra CNC, standartinė automatika, bendras paėmimas{0}}ir-vieta, automatizuotas surinkimas. |
| EG serija (žemo profilio) | Aukščio sumažinimas (žemas svorio centras) | Trumpesnis bloko aukštis nei HG serijos. Platesnis blokas ir žemesnis svorio centras padidina riedėjimo momento standumą (per bėgią). | Puslaidininkių{0}}gamyba, taikomosios programos su vertikaliais aukščio apribojimais, tikrinimo įranga. |
| MG serija (miniatiūrinė) | Itin kompaktiškas ir lengvas | Pastatytas labai mažų dydžių (pvz., nuo 5 mm iki 15 mm pločio). MGW (platus) siūlo geresnį stabilumą nei MGN (siauras). | 3D spausdintuvai, medicinos prietaisai, optiniai skaitytuvai, mikro{1}}surinkimo robotika, mažų prietaisų padėties nustatymas. |
