Dažnas viešųjų pirkimų ir inžinerijos skyrių klausimas: „Ar galime pakeisti SFI veržlę į SFU veržlę?
Trumpas atsakymas yra ne-nepatikrinus flanšo matmenų ir varžtų raštų.

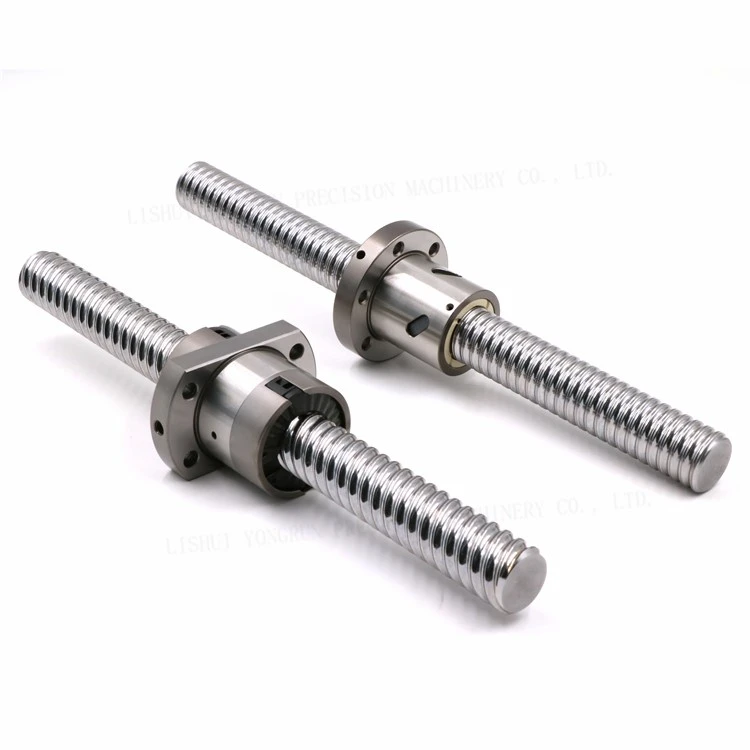

Nors abi yra flanšinės pavienės veržlės, kurios veikia panašiai, jų tvirtinimo geometrija ir standartai labai skiriasi:
- SFU serija (DIN{0}}tipas / apipjaustytas flanšas):
SFU naudoja standartizuotą DIN 69051 B formos flanšo profilį. Jis turi plokščius -nupjautus viršutinius ir apatinius kraštus, todėl jis yra kompaktiškas, kvadratas{3}}kaip suapvalintais kraštais. Ši žemo -profilio geometrija sukurta specialiai mažo tarpo darbams, todėl veržlę galima tvirtinti itin arti pagrindo plokštės arba standartinių tvirtinimo kronšteinų (pvz., DSG serijos) viduje.
- SFI serija (JIS{0}}tipas / apvalus flanšas):
SFI turi tradicinį, visiškai apskritą apvalų flanšą (paprastai atitinkantį JIS standartus). Kadangi flanšas yra visiškai apvalus, be plokščių{1}}nupjautų kraštų, jis užima didesnį radialinį pėdsaką ir aplink veržlės korpusą reikia daugiau laisvos vietos jūsų mašinos sąrankoje.
Inžinerijos atrankos patarimai:
Prieš užsakydami pakaitalus, techniniuose brėžiniuose visada patikrinkite flanšo skersmenį (D1), flanšo storį (H) ir varžto apskritimo skersmenį (PCD). Flanšo formos ir standarto suderinimas yra labai svarbus siekiant užtikrinti, kad tvirtinimo angos tinkamai atitiktų esamą vežimėlio ar portalo plokštę.
